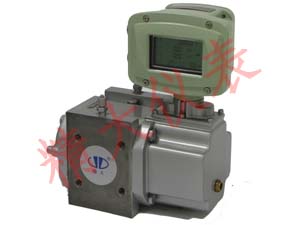

氣體腰輪流量計
■產品概述
精大儀表除了生產液體專用腰輪流量計，另外也推出了氣體專用腰輪流量計。LLQZ型智能氣體腰輪流量計是基于腰輪形狀的雙轉子正排量的容積式氣體流量計，配合以?xún)?nèi)置式的溫度和壓力傳感器為一體的、實現溫壓補償修正的智能一體化流量計。其特點是計量精度高、可測量程范圍大、結構緊湊等優點，可廣用于天然氣城市煤氣、液化石油氣、丙烷、丁烷、空氣、氮?dú)獾裙I(yè)惰性氣體。
■工作原理
氣體腰輪流量計和液體專用腰輪流量計一樣，屬于容積式流量計的一種。計量腔為兩個截面，為腰輪形狀的轉子嚙合轉動，隨著氣體從計量腔流過，計量腔入口和出口間產生的差壓力量作用在與一對高精度同步齒輪連接的兩個腰輪轉子上，從而驅動腰輪轉子旋轉，完成下圖從A-B-C-D的轉動過程，一對腰輪轉子與計量腔的內壁和蓋板間所形成的密閉空間形成的計量腔內的氣體并周期性的進氣和排氣；其腰輪轉子的轉速與流經流量計的被測氣體的流量成正比，轉速值經過專用傳感器傳送信號到積算儀中進行整形和濾波后，變成標準的電壓脈沖信號輸出。脈沖信號的頻率等比于管道內流體的工況體積流量。內置的高精度的壓力和溫度傳感器同時測量流體的溫度和壓力并傳送信號進入一體化的智能積算儀內，積算儀對流量、溫度和壓力的信號進行轉換并通過精確的運算和積算，從而精確測量出氣體的標準體積流量和質量流量等。
■流量計特點
1.運行可靠，壽命長。高精加工和平衡的腰輪轉子、表面高硬度處理，無接觸和磨損，良好的潤滑環境保證流量計的長期可靠運行。
2.流量范圍寬，起動流量低。
3.精度高，計量性能可靠。無需調整精度，不受測量介質條件變化的影響。
4.雙電源供電功能，既可以實現低功耗采用內置鋰電池供電，也可以雙向兩線制供電和輸出信號方式，并同時具備RS485通訊功能。
5.內置的溫度和壓力補償，能夠直接補償實時密度，積算出介質的標準體積流量。
6.積算儀內智能一體化處理保證在外部干擾下提供穩定可靠的測量，具有最佳的過程可靠性。
7.具有浮點運算和多端儀表系數自動修正，并具有故障自診斷和報警功能。
8.大屏幕液晶顯示總量、流量、溫度、壓力、密度和電量容量等多種參數，并具有顯示功能故障報警。
9.具有實時數據存儲功能，可防止更換電池或突然掉電時的數據丟失；在停電狀態下，內部數據可永久保存，也可查詢運行時的大量歷史數據。
■主要技術參數
1.流量范圍：1-400m/h
2.公稱直徑：DN25-DN100（mm）
3.壓力等級：PN1.0，PN1.6，PN2.5 （MPa）
4.工作溫度：介質溫度-10~+60℃ 環境溫度：-20~+70℃
5.精確度：1.0級，1.5級
0.2Qmax≤Q≤Qmax——±1.0%
Qmin≤Q≤0.2Qmax——±2.0%
0.2Qmax≤Q≤Qmax——±1.5%
Qmin≤Q≤0.2Qmax——±2.5%
6.重復性：≤0.3%
7.量程比：1:10-1:160
8.短時過載：1.6Qmax儀表無損壞
9.鋁合金表體
10.強制潤滑方式
11.防爆等級：ExdⅡBT4
12.防護等級：IP65
■型號及安裝尺寸
1.型號規格和基本參數表
| 型號規格 | 公稱通徑 | 流量范圍 | 尺寸 | 重量 | ||||
| 始動流量 | Qmin | Qmax | A | B | C | |||
| LLQZ-25 | 25 | ＜0.1 | 1 | 16 | 253 | 120 | 316 | 8.5 |
| LLQZ-50A | 50 | 3.2 | 65 | 335 | 171 | 372 | 13 | |
| LLQZ-50B | 50 | 5 | 100 | 335 | 171 | 372 | 13 | |
| LLQZ-80A | 80 | ＜0.16 | 8 | 160 | 435 | 171 | 372 | 18 |
| LLQZ-80B | 80 | ＜0.25 | 13 | 250 | 462 | 241 | 430 | 35 |
| LLQZ-100 | 100 | ＜0.4 | 20 | 400 | 522 | 241 | 430 | 45 |

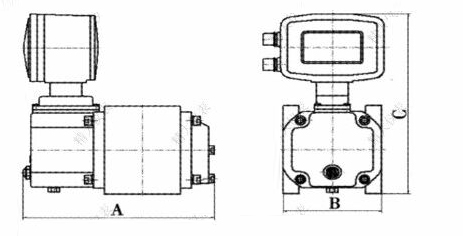

2.外形尺寸圖 如下

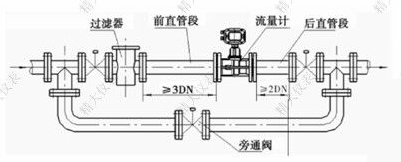

3.安裝形式如下圖
連接方式：法蘭連接（按GB/T9112-2000）
DN25為螺紋連接 適用水平安裝
4.安裝注意事項
安裝前 必須將管道吹掃干凈
流量計前需要安裝氣體過濾器
流量計前后可不要直管段
流量計應防止流體的猛烈沖擊，適用流量計時，應先打開流量計前端閥門，然后再緩慢打開流量計后端閥門
開啟時升壓速度應≤100mbar/s。
■電氣性能指標
1.工作電源
內電源一節3.6V鋰電池，屏幕實時顯示電池容量，電池電壓在3.3-3.6V內時均可正常工作，當電壓低于3.0V時，出現欠壓指示。外電源+24VDC±15%，波紋≤±5%，當接入外電源時，內電源自動斷開，整機由外電源供電工作。
2.供電方式（須外加電源+24V）
工況脈沖信號（三線制）：直接將流量傳感器檢測的工況脈沖信號放大輸出，高電平≥20V，低電平≤1V，傳輸距離≤300m。
4-20mA標準模擬信號：4-20mA標準模擬信號線對應于0-Qmax（標準流量），流量范圍由流量計儀表設定，傳輸距離≤1500m，供電方式為+24VDC外電源。
RS485接口信號：直接與上位機聯網，可遠傳被測介質的溫度、壓力、瞬時流量、標準體積流量及儀表有關參數等。與專用MODEM配套使用，可實現電話傳訊。
3.整機功耗
內電源：平均功耗3mW，一節鋰電池（15Ah）可使用兩年以上。
外電源：整機功耗≤1W。
4.實時數據存儲功能
為了適應數據管理方面的需要，增加了實時數據存儲功能，包括：
最近400次啟停時間和對應凈流量值
最近12個月每月凈流量
最近360天的每天凈流量
以上存儲數據可利用筆記本電腦或臺式電腦通過RS485接口進行讀取，根據用戶形成數據報表和曲線圖以供分析。
■氣體腰輪流量計產品型號標記表
| 說明 | ||
| 類型代號 | LLQ | 氣體腰輪流量計 |
| 功能 | Z- | 智能型氣體腰輪流量計 |
| 殼體材料 | L- | 鋁合金材料 |
| 公稱通徑 | 25.........100mm | 從25mm到100mm |
| 輸出信號 | 2- | 二線制（電流）輸出 |
| 3- | 三線制（脈沖）輸出 | |
| 公稱壓力 | 1.0- | 1.0Mpa |
| 1.6- | 1.6Mpa | |
| 2.5- | 2.5Mpa | |
| 精度等級 | 1.0 | 1.0級 |
| 1.5 | 1.5級 | |
| 通訊 | R | RS485通訊 |
說明：智能型氣體渦輪流量計，50mm口徑B型，流量范圍5-100m³/h，配三線制脈沖輸出，鋁合金材質，
最大工作壓力2.5MPa，精度等級1.0級帶RS485信號輸出。
